Dobór materiału ogniotrwałego to nie szukanie „najlepszego” produktu. To dopasowanie właściwości materiału do konkretnych warunków pracy pieca – termicznych, chemicznych, mechanicznych i konstrukcyjnych. Cel jest jeden: zapewnić przewidywalną i ekonomicznie uzasadnioną trwałość wyłożenia.

W tym wpisie przedstawiamy czterofazowy schemat decyzyjny, który pomaga systematycznie przejść od analizy warunków pracy do wyboru konfiguracji obmurza. Schemat powstał na bazie wieloletniego doświadczenia PCO w projektowaniu wyłożeń dla hutnictwa, cementowni, wapienników, energetyki i odlewnictwa.

Uwaga: prezentowane zalecenia mają charakter wyłącznie edukacyjny i nie mogą stanowić bezpośredniej podstawy do zaprojektowania obmurza. Każda aplikacja wymaga indywidualnej i kompleksowej analizy uwzględniającej warunki pracy, geometrię urządzenia, historię eksploatacji i wymagania procesowe. Jeśli potrzebujesz dobrać odpowiedni materiał dla Twojego urządzenia, skonsultuj się z naszym działem inżynieringu – formularz kontaktowy znajduje się na dole strony.

Faza I: Audyt warunków pracy — od czego zacząć dobór materiału ogniotrwałego

Zanim zaczniesz przeglądać karty katalogowe produktów, musisz precyzyjnie opisać warunki, w jakich wyłożenie będzie pracować. To absolutny fundament doboru – bez niego każda decyzja materiałowa to zgadywanie.

Profil termiczny

Zidentyfikuj maksymalną temperaturę pracy i czas jej utrzymywania (tzw. soaking period, czyli najdłuższy możliwy okres, w jakim obmurze będzie przetrzymywane w danej temperaturze). Uwzględnij tutaj wszystkie możliwe ekstremalne sytuacje.

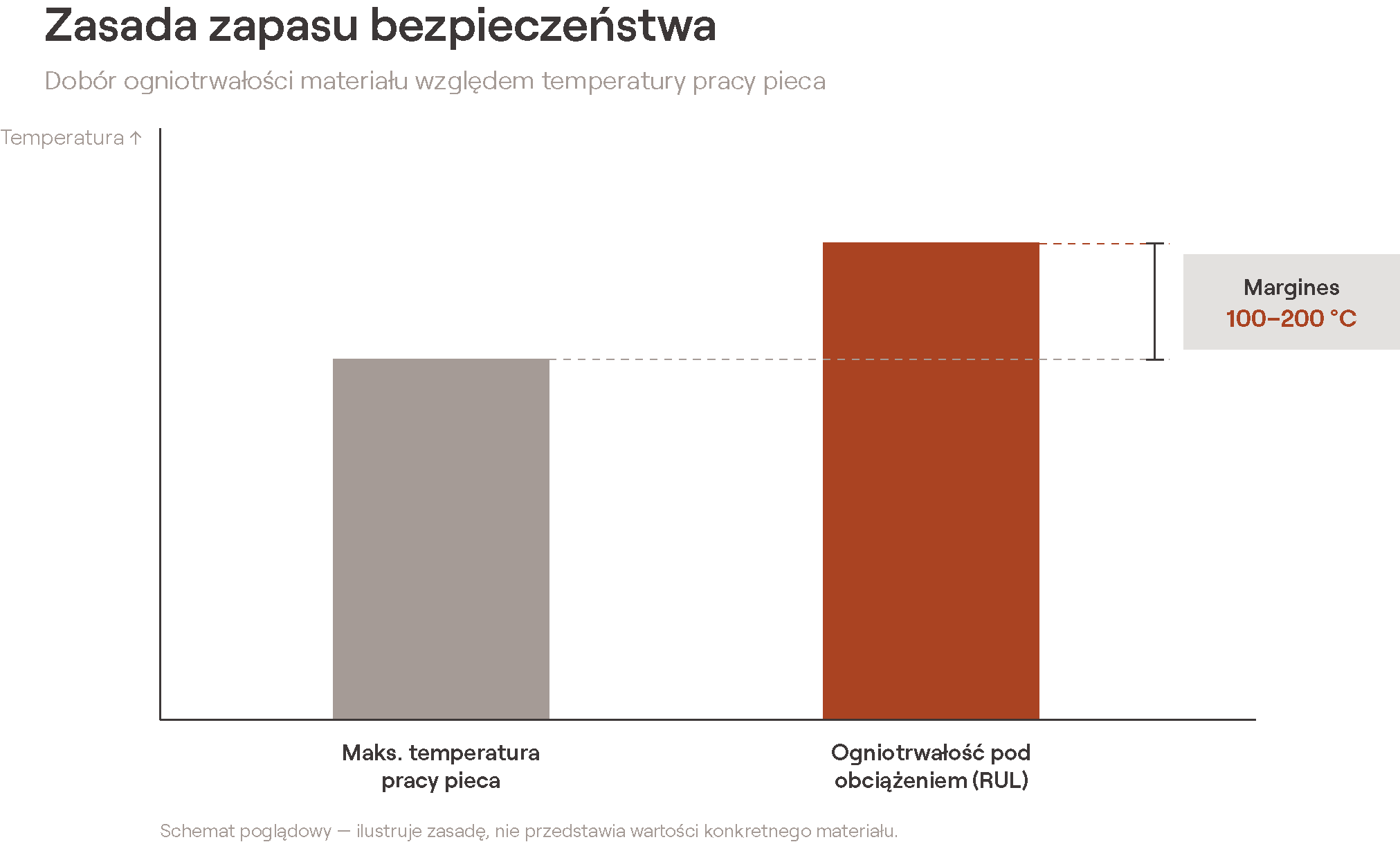

Praktyczna zasada: projektanci zwykle starają się dobrać materiał w taki sposób, aby jego ogniotrwałość pod obciążeniem (ISO 1893) była o około 100–200 ℃ wyższa od maksymalnej temperatury pracy. Oczywiście należy wziąć pod uwagę, że zasada ta jest uogólnieniem i nie można jej stosować w oderwaniu od pozostałych czynników pracy – m.in. atmosfery, w której pracuje obmurze, gdyż może ona istotnie wpływać na stabilność materiału ogniotrwałego.

Tryb pracy pieca

Czy piec pracuje ciągle (stan ustalony), czy cyklicznie (rozruchy, postoje, zmiany temperatury)? Urządzenia pracujące cyklicznie stawiają znacznie wyższe wymagania w zakresie odporności na szok termiczny i spalling. To jeden z najczęściej niedocenianych czynników – materiał, który doskonale sprawdza się w pracy ciągłej, może zawieść po kilku cyklach termicznych. Dlatego w przypadku aplikacji narażonych na szoki temperaturowe (szybkie zmiany temperatury) czy częstą pracę cykliczną warto przeanalizować takie właściwości jak rozszerzalność cieplna czy odporność na nagłe zmiany temperatury.

Analizując parametry wyrobu, zawsze zwracaj uwagę na metodę badania. Niektóre właściwości mają kilka standardów badania, a przez to mogą być oznaczane w różnych warunkach. Np. odporność na nagłe zmiany temperatury może być badana z cyklami wodnymi (materiał jest chłodzony wodą) lub cyklami powietrznymi (materiał chłodzony jest strumieniem powietrza). Porównując właściwości materiału, upewnij się, że porównujesz wartości określone wg tej samej normy badawczej.

Środowisko chemiczne

Określ charakter chemiczny środowiska, w jakim będzie pracować obmurze. Czy będzie miało kontakt z materiałem procesowym – np. wsadem, metalem, żużlem? Ustal, jaki charakter chemiczny ma ta substancja – zasadowy, kwaśny czy neutralny? Zidentyfikuj obecność gazów korozyjnych (z reguły rozważa się CO, SO₂, pary alkaliów) oraz charakter atmosfery – utleniający czy redukujący.

Wsad procesowy i gazy znajdujące się w urządzeniu mogą reagować z materiałem obmurza, powodując zmiany jego właściwości lub korozję. Mogą wpływać na stabilność mechaniczną, przewodność cieplną czy pojemność cieplną obmurza. Niestety nie ma jednej uniwersalnej zasady – zawsze należy analizować warunki pracy konkretnego urządzenia.

Obciążenia mechaniczne

Określ, czy i jakim obciążeniom mechanicznym będzie poddawane obmurze. Na przykład oceń, czy materiał może być poddawany oddziaływaniu ściernemu na skutek przepływu materiału procesowego lub zapylonych gazów. Przeanalizuj, czy w danym miejscu mogą występować obciążenia udarowe (np. na skutek przepływu materiału). Jeśli dany element obmurza pełni rolę konstrukcyjną, warto rozważyć, jakiego typu siły mogą na niego oddziaływać – mogą tu wystąpić wszystkie typowe oddziaływania: ściskające, zginające, ścinające czy rozciągające.

Nie zawsze materiał o bardzo wysokiej odporności na ściskanie będzie dobrym wyborem. W bardzo odpowiedzialnych aplikacjach warto analizować nie tylko właściwości oznaczone w temperaturze pokojowej, ale także w temperaturze pracy, a także potencjalne udary mechaniczne (przy przepływie wsadu, załadunku). W strefach intensywnego ścierania lub udaru – takich jak okna załadowcze czy strefy przejściowe – odporność abrazyjna może być ważniejsza od samej ogniotrwałości.

Faza II: Właściwości termomechaniczne — jakie właściwości naprawdę się liczą

Po ustaleniu podstawowych warunków pracy przeanalizuj dostępne materiały pod kątem kluczowych parametrów mechanicznych i termomechanicznych. To etap, w którym karta katalogowa musi być czytana ze zrozumieniem – nie wszystkie dane mają jednakowe znaczenie.

Ogniotrwałość pod obciążeniem (RUL)

W strefach nośnych to bardziej miarodajny parametr niż sama ogniotrwałość zwykła (PCE). RUL wskazuje temperaturę, w której materiał zaczyna się deformować pod naprężeniem ściskającym – a więc w warunkach zbliżonych do rzeczywistych. Z naszego doświadczenia wynika, że pomijanie tego parametru jest jednym z częstszych błędów projektowych.

Co bardzo ważne, parametr ten może różnić się dla danego materiału w zależności od atmosfery w piecu (utleniająca / redukcyjna). Obecność czynników korozyjnych także wpływa na tę właściwość materiału. Można przyjąć ogólną zasadę, że im wyższa ogniotrwałość pod obciążeniem, tym materiał będzie bardziej stabilny w wysokich temperaturach.

Porowatość otwarta (AP)

W strefach kontaktu z materiałem będącym w stanie ciekłym lub parowym szukaj materiałów o niskiej porowatości otwartej. Wysoka porowatość ułatwia infiltrację i kapilarny transport agresywnych faz ciekłych w głąb struktury, co przyspiesza korozję od środka.

Wytrzymałość na zginanie na gorąco (Hot MOR)

To rzeczywisty wskaźnik wytrzymałości materiału na naprężenia zginające w temperaturze pracy. Dane wytrzymałości „na zimno” (CCS, MOR) mają ograniczoną wartość projektową – właściwości mechaniczne ceramiki zmieniają się znacząco wraz ze wzrostem temperatury. Należy jednak zaznaczyć, że w wielu przypadkach w zupełności wystarcza opieranie się na parametrach określonych w badaniach prowadzonych w temperaturze pokojowej.

Odporność na ścieranie

Kluczowa w urządzeniach z intensywnym przepływem materiałów stałych lub gazów o dużej prędkości. Szczególnie istotna w strefach przejściowych pieców cementowych, kanałach spalinowych czy cyklonach. W takich strefach dobrze sprawdzają się materiały wysokoglinowe o podwyższonej odporności na ścieranie – np. wyroby Andaluzytowe ANDALUX i ABRAL

Faza III: Konfiguracja systemu — kształtki czy betony?

Wybór między wyrobami formowanymi (cegłami, kształtkami) a odlewanymi (betonami) to decyzja systemowa, nie tylko materiałowa. Oba rozwiązania są dobre — sztuka polega na dopasowaniu do warunków.

Faza IV: Właściwości izolacyjne — równowaga między izolacją a trwałością

Procesy wysokotemperaturowe są bardzo energochłonne, a przez to kosztowne. Dlatego rolą obmurza jest nie tylko stanowić fizyczną barierę dla procesu prowadzonego w urządzeniu, ale także ograniczać straty ciepła poza urządzenie – a więc izolować termicznie proces od otoczenia. Do tego celu służą lekkie materiały izolacyjne, takie jak cegły ISOLUX. Aspekt izolowania procesów wysokotemperaturowych bywa jednak nieintuicyjny, a przez to zdradliwy.

Dlaczego przeizolowanie szkodzi

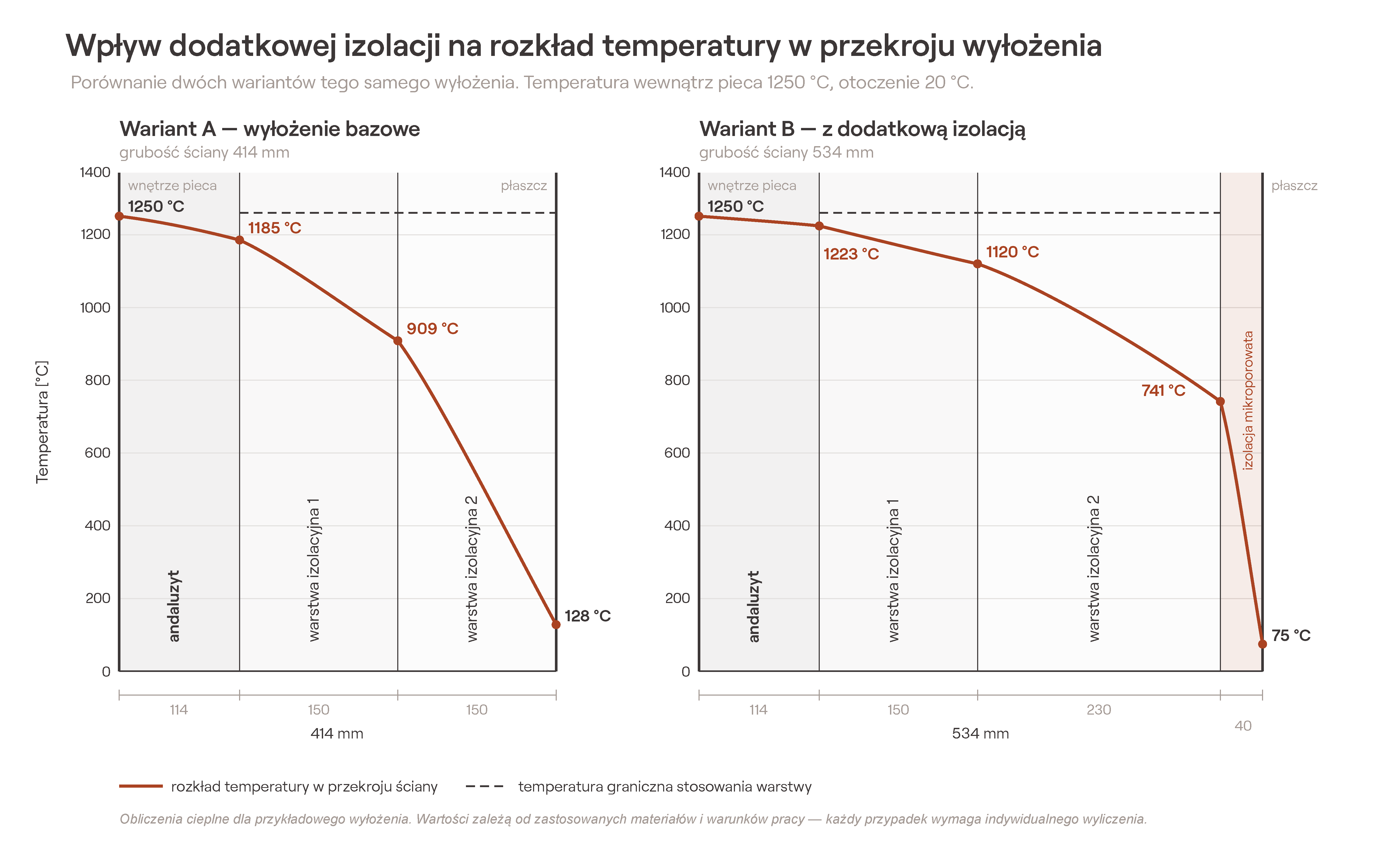

Dodanie lub pogrubienie warstwy izolacyjnej podnosi temperaturę wewnątrz wyłożenia roboczego. Konsekwencje są poważne:

Przyspieszenie korozji chemicznej. Agresywne media (żużle, alkalia, fazy ciekłe) reagują znacznie szybciej w wyższych temperaturach. Wyższa temperatura obniża lepkość cieczy wnikających w pory materiału, co umożliwia głębszą infiltrację i niszczenie struktury od środka.

Utrata stabilności mechanicznej. Materiały ogniotrwałe w wysokich temperaturach nabierają cech termoplastycznych — zaczynają się deformować pod własnym ciężarem (pełzanie). Przy nadmiernej izolacji strefa termoplastyczna przesuwa się zbyt głęboko w kierunku zewnętrznym.

Brak napieku ochronnego. W piecach obrotowych (np. cementowych) zbyt mały odpływ ciepła na zewnątrz uniemożliwia tworzenie się stabilnego napieku – naturalnej warstwy ochronnej powstającej z krzepnięcia faz ciekłych wsadu na powierzchni roboczej materiału ogniotrwałego. Cienki lub niestabilny napiek oznacza bezpośrednią ekspozycję cegły na atak chemiczny czy erozję – a przez to krótszy czas pracy.

Techniki zapobiegania przeizolowaniu

Redukcja grubości izolacji w strefach krytycznych. W strefach ekstremalnie wysokich temperatur lub intensywnej korozji korzystniej jest zaakceptować wyższe straty ciepła niż ryzykować przedwczesne zniszczenie wyłożenia roboczego.

Wytworzenie silnego gradientu temperatury. Można to osiągnąć przez świadome ograniczenie izolacji lub zastosowanie zewnętrznego chłodzenia (nadmuch powietrza, płaszcz wodny).

Strefowe chłodzenie krytycznych miejsc. W piecach wannowych pasy obmurza na poziomie lustra szkła są często celowo pozbawione izolacji i chłodzone powietrzem, aby osłabić korozję i erozję w tym najbardziej obciążonym obszarze.

Szczególna ostrożność przy doizolowywaniu istniejących pieców

Dodanie izolacji zewnętrznej w urządzeniu już pracującym podnosi temperaturę wszystkich warstw wewnętrznych. Może to doprowadzić do przekroczenia wytrzymałości termicznej materiałów pośrednich lub spowodować przegrzanie i pełzanie stalowej konstrukcji. To jedna z najczęstszych pułapek modernizacyjnych – pozornie prosta modyfikacja, która może wywołać kaskadę problemów. Dlatego chcąc zmodyfikować urządzenie, zawsze warto przeanalizować możliwe skutki modernizacji ze specjalistą projektantem obmurzy ogniotrwałych.

Kluczowe wnioski

• Dobór materiału ogniotrwałego to proces systemowy – od audytu warunków pracy, przez właściwości termomechaniczne i konfigurację systemu, aż po projekt izolacji.
• Nie każda strefa pieca wymaga tego samego materiału – najbardziej narażone obszary potrzebują rozwiązań premium, a w mniej obciążonych wystarczą materiały ekonomiczne. Świadomy dobór pozwala zoptymalizować koszty bez utraty trwałości.
• Izolacja to miecz obosieczny: zbyt mało = straty ciepła, zbyt dużo = przyspieszone niszczenie wyłożenia roboczego.
• Każda aplikacja jest inna – schemat decyzyjny to punkt wyjścia, nie gotowa odpowiedź. Konsultacja z doświadczonym inżynierem to nie opcja, a konieczność.

Najczęściej zadawane pytania

Czym różni się RUL od ogniotrwałości zwykłej (PCE)?

PCE określa temperaturę mięknięcia materiału bez obciążenia. RUL wskazuje temperaturę, w której materiał zaczyna się deformować pod naprężeniem ściskającym – a więc w warunkach bliższych rzeczywistej pracy. W strefach nośnych to RUL jest parametrem bardziej miarodajnym.

Dlaczego zbyt gruba izolacja skraca żywotność wyłożenia?

Dodatkowa izolacja podnosi temperaturę warstwy roboczej. To przyspiesza korozję chemiczną, przesuwa strefę termoplastyczną w głąb wyłożenia i – w piecach obrotowych – utrudnia tworzenie ochronnego napieku. Więcej izolacji nie zawsze znaczy lepiej.

Kształtki czy beton ogniotrwały – co wybrać?

To decyzja systemowa, nie tylko materiałowa. Kształtki dają szybszy montaż i suszenie; betony – swobodę geometrii i mniej spoin, ale wymagają szalunków oraz starannego suszenia. Wybór zależy od geometrii urządzenia, warunków pracy i dostępnego czasu postoju.

O ile wyższa powinna być ogniotrwałość materiału od temperatury pracy?

Praktyczna zasada mówi o zapasie rzędu 100–200 ℃ ogniotrwałości pod obciążeniem (ISO 1893) ponad maksymalną temperaturę pracy. To jednak uogólnienie – atmosfera pieca i obecność czynników korozyjnych mogą istotnie zmienić rzeczywiste wymagania.

Potrzebujesz wsparcia w doborze materiałów ogniotrwałych do konkretnej aplikacji? Zespół techniczny PCO chętnie omówi warunki pracy Twojego pieca i zaproponuje rozwiązanie dopasowane do Twoich wymagań – bez zobowiązań.
